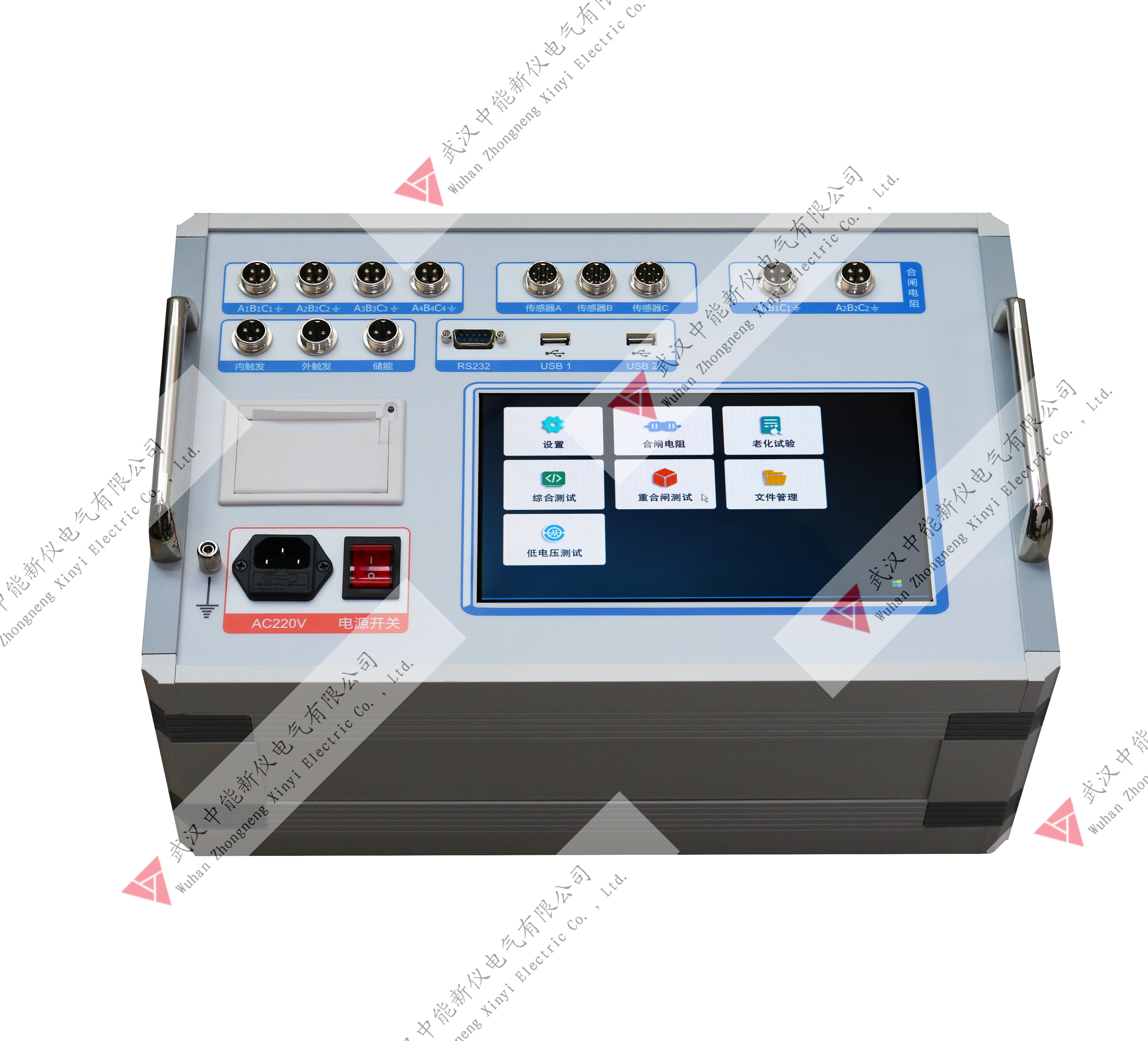

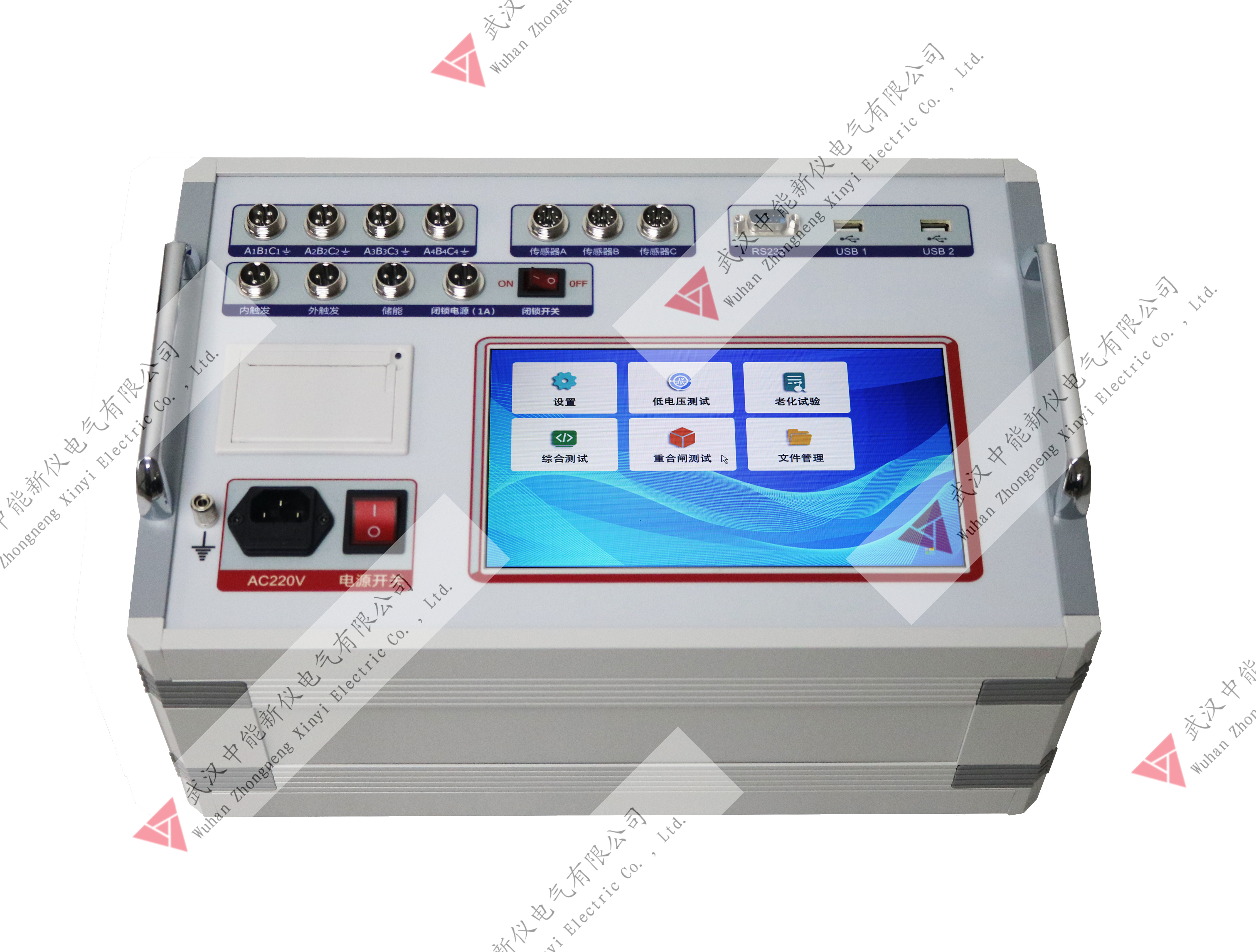

ZNKC-HE石墨高压开关特性测试仪

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。高压开关特性参数是判断断路器性能的重要参数之一。

参考标准

GB1984-2003、DL/T846.3-2004

说明书下载操作视频选型指南

服务与支持

咨询热线：18372079418 技术支持：18372079418

产品简介

ZNKC-HE石墨高压开关机械特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
产品别称

石墨开关特性测试仪、石墨/动态电阻特性测试仪。
性能特性

1. 本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
2. 高速热敏打印机，方便现场打印测试数据。
3. 机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4. 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6. 开关动作一次，得到所有数据及图形。
7. 主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8. 配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9. 同时可测12路金属触头断口、6路主断口和6路辅助断口、3路石墨。
10. 内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11.内部抗干扰电路可满足500KV变电站内可靠使用。
技术指标

1. 时间测量：12路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～20s，分辨率：0.01ms,
测试范围：20s～200s，分辨率：0.1ms,
在200ms以内准确率：(0.1%t±0.1)ms
2. 合闸电阻测量：3/6路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间
3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：≤3%±1个字
4. 双端接地开关测量：
3/6路固有分闸（合闸）时间
分闸（合闸）相内不同期
合闸（分闸）弹跳时间及波形
测量电流：10A
5. 速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.5m/s
0.5°角度传感器 1周波/ 0.5°
7. 行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
360线传感器：360°，分辨率:0.5°,测量范围：5-1000mm.
8. 电流显示：30A,分辨率：0.01A。
9. 仪器电源：AC 220V ± 10%；50Hz ± 2%
10. 直流电源输出:DC10～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)
11. 外触发触发电压：AC/DC10-300V，电流≤120A
12. 隔离开关测量范围：
1) 电压输出：DC10-260V（可调）；
2) 电源输出时间：0.01-20秒（可设置）；
3) 断口信号采集时间为200秒；
4) 可测断口合、分闸时间、三相不同期、弹跳时间及次数。
13. 主机体积：360×260×470mm
14. 使用环境：-20℃~+50℃
15. 相对湿度：≤90%
