ZNJB-701单相微机继电保护测试仪

该继电保护测试仪具有外形美观，性能稳定，操作简单，功能较齐全等优点，该继电保护测试仪是校验继电保护装置常用产品。

参考标准

GB7261-2008，DL/T624-2010，DL/T1153-2012

说明书下载操作视频选型指南

服务与支持

咨询热线：18372079418 技术支持：18372079418

产品简介

ZNJB-701单相微机继电保护测试仪是根据现场继电保护的测试要求以及GB7261-2008DL/T995-2006标准支持研发的一款手动继电保护校验测试仪。该继电保护测试仪采用单片微机技术，由数字毫秒表采样计时，适用量度继电器，时间继电器，中间继电器，重合闸继电器，差动闸继电器的测量， ZNJB-701单相微机继电保护测试仪同时仪配有定值输出可单独作电压源，整机测试精度≤1% 。
本仪器内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它试验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然，因而迎得了广大用户的一致好评。
性能特性

1. 本仪器具有单相电压，单相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验。
2. 主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
3. 功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
4. USB接口直接和PC机通讯，无须任何转接线，方便使用。
5. 本设备配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

技术指标

1. 交流电流源

电流输出（有效值）	0--100A/相，精度：0.5% ±5mA
电流长时间允许工作值(有效值)	10A
最大输出功率	800VA
频率范围	0--1000Hz，精度0.01Hz
谐波模拟输出	0-25A
谐波次数	2--20次
相位	0--360°，精度0.1°

2．直流电流源

直流电流输出

0--±10A/相，精度：0.5% ±5mA

3．交流电压源

电压输出（有效值）	0--300V/相，精度：0.5% ±5mV
电压输出功率	30VA
频率范围	0--1000Hz，精度：0.001Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°

4．直流电压源

电压输出幅值	0--±350V，精度：0.5% ±5mV
电压输出功率	20VA

5．开关量端子

开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子	4对，空接点，遮断容量：110V/2A，220V/1A

6．其他

时间范围	1ms--9999s，测量精度：1ms
手提系列单机体积重量	体积 338 x 168 x 305mm³，约12Kg
电源	AC220V±10%，50Hz，10A

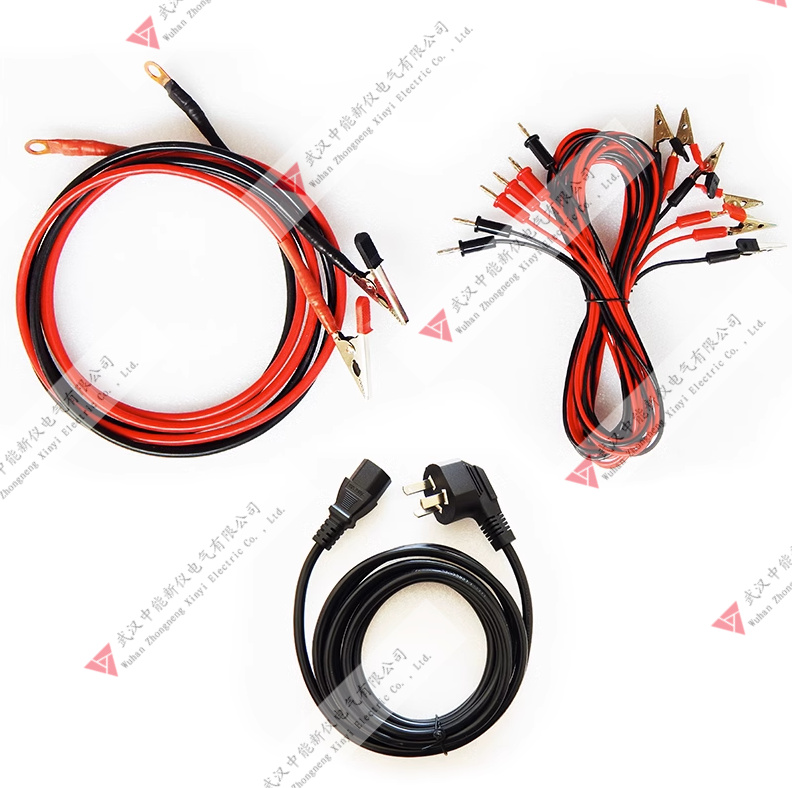

产品细节
