SMG8000六路差动保护矢量测试仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告的仪器，仪器精确测量一次侧电流、二次侧电流和二次侧电压可以分析三相不平衡度和六角向量图等，并可以输出Word和Excel文件，无需上位机软件，方便用户后期处理报告。 仪器采用高精度数据采集芯片具有模拟量24位ADC精度，DSP处理数据，配ARM和TFT触摸屏，显示测量数据直观方便操作。

1、同时测量二次侧1至3路交流电压；

2、同时测量一次侧1至3路交流电流；

3、同时测量二次侧1至3路交流电流；

4、测量电压间、电流间、电压与电流间的相位（一次侧二次侧电流之间角度）；

5、测量电网频率；

6、测量有功、无功和视在功功率；

7、测量功率因数；

8、三相电电压电流不平衡度检测；

9、二次侧相电压范围：1-500V, 二次侧电流范围：1mA-10A，一次侧电流：100mA-5A；

10、显示六角向量图（一次侧和二次侧混合）；

11、作为漏电流表使用；

12、低功耗设计，市电供电内置充电电池作为备用电源；

13、自动量程，鼠标操作人性化设计；

14、数据保存可通过U盘导出，方便用户数据处理；

15、导出文件Word和Excel格式文件，方便打印报告。

测量电压： 1~500V

一次侧电流 ：0.1~5A

二次侧电流： 0.001~10A

有功功率： 0.001~5kw

无功功率 ：0.001~5kvar

视在功率： 0.001~5kva

相位 ：0～359.99°； 调节细度：0.0°

频率 ：45~65Hz

综合误差： 0.5%

操作方式 ：自动

外接口： USB

供电方式： AC220V 50Hz /内置电池

外观材质 ：工程PVC

外观体积： 320×24×13mm

•
  ZNJB-701单相微机继电保护测试仪
•
  ZNJB-1000S手提式三相微机继电保护测试仪
•
  ZNJB-1200S手提式六相微机继电保护测试仪
•

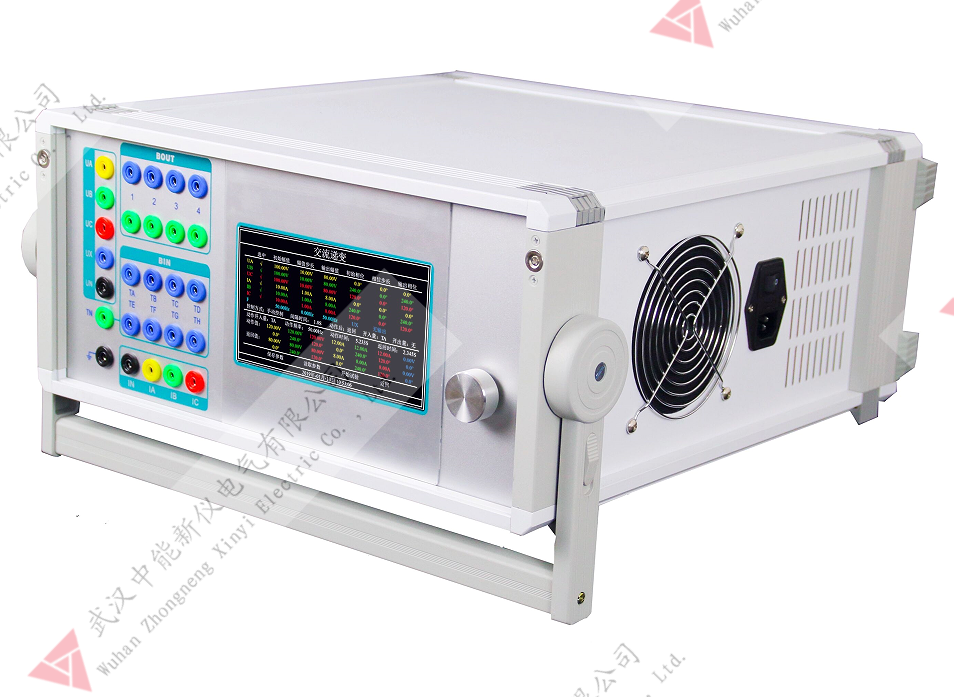

  ZNJB-1000三相微机继电保护测试仪
