ZN-A带电电缆识别仪

ZN-A带电电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。

参考标准

说明书下载操作视频选型指南

服务与支持

咨询热线：18372079418 技术支持：18372079418

产品简介

ZN-A带电电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
ZN-A带电电缆识别仪同时满足不带电识别仪的所有功能，组成部分由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆，该带电电缆识别仪由于有了方向及大小的双重判别使得该电缆识别仪的识别准确率达到了100%。该带电电缆识别仪是一种轻小型、紧凑型、便携式带电电缆识别仪测试仪。带电电缆识别仪适用于各种类型的高低压动力电缆。
产品别称

电缆识别仪、电缆仪、电缆测试仪、带电电缆识别仪、带电电缆寻线仪，数字式电缆识别仪、智能电缆识别仪、电力电缆识别仪、带电电缆识别仪测试仪
性能特性

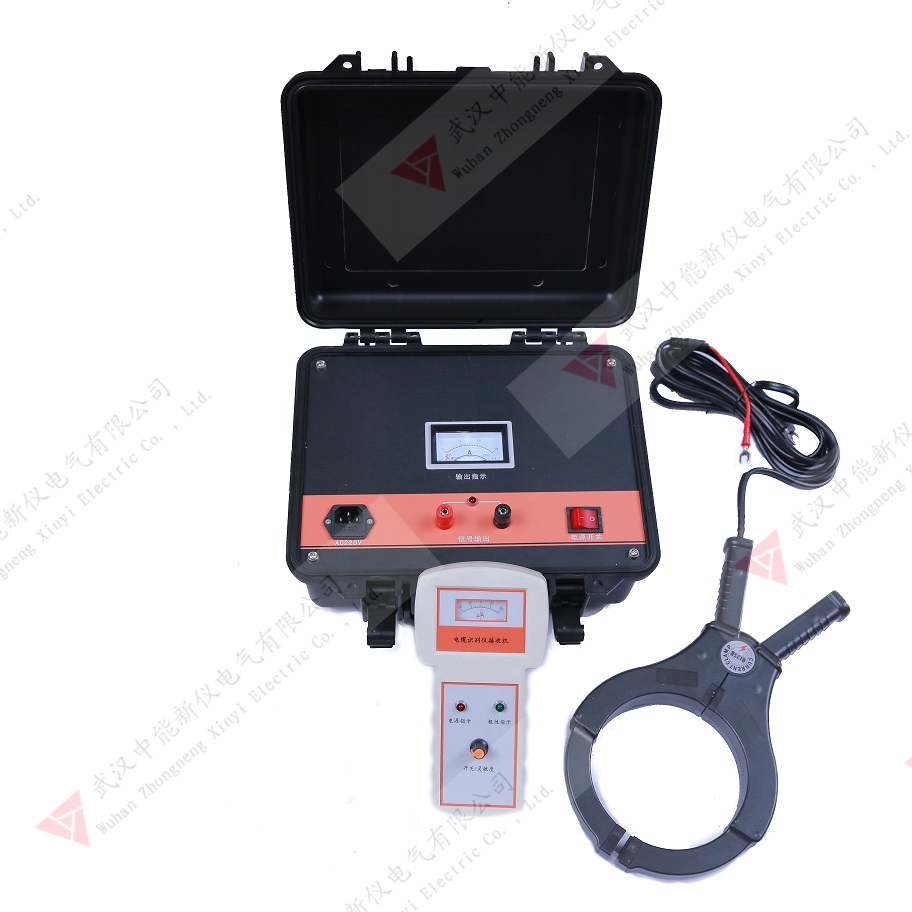

1、该带电电缆识别仪由带电电缆识别仪发射机、接收机、发射卡钳、接收卡钳组成。
2、该带电电缆识别仪具有大钳口ф150适合各种截面积的动力电缆。
3、接收机用大容量锂离子电池供电，配合接收卡钳，接收灵敏度可达4毫安。
4. 将带电识别和不带电识别功能合二为一，不仅适合停运电缆的识别与判断，而且也适合带电电缆的识别与判断，操作很简单，使用非常方便。
5.可以一次标定10条电缆并记录保存数据，对10条一次识别，大大节省时间。
6. 该型号带电电缆识别仪锂电池供电，可以连续工作3~5小时，适合野外无源现场使用。
7. 该型号带电电缆识别仪与常规的识别仪不同，采用了通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。因此工作性能可靠，对超长电缆也能做到准确判别，适用于各种类型的高低压动力电缆。
技术指标

1. 发射机
1) 脉冲峰值输出电流/30A
2) 脉冲重复频率：1次/2秒
3) 电源电压：AC220V(±10%)，充电电压：DC12V
4) 重    量：8kg
2. 接收机
1) 接收机灵敏度： 40dB
2) 电    源：内置大容量锂电池，可充电
3) 重    量：0.2kg
