ZNXY-T系列调感式发电机耐压谐振装置要求采用工频电压，目前国标对工频电压的频率定义为45 Hz～65Hz，但是在很多试验场合,要求对发电机进行的是50Hz±2Hz的交流试验，而发电机定子绕组的对地电容量又比较大，国内目前大多数试验单位采用的是谐振变压器对它进行试验，但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制定了调频调感式发电机交流耐压谐振装置。

 ZNXY-T系列调感式发电机耐压谐振装置既可以采用调整电抗器电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准找到谐振点，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。

1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；整个装置单件重量很轻，最大不超过40kg，使用同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全

2、发电机交流耐压试验装置实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备

3、装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度

工作模式为：全自动模式、手动模式、自动调谐手动升压模式

4、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤

5、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险

6、发电机交流耐压试验装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析

7、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化

额度输出电压 0～60kV（AC有效值）及以下

输出频率 50Hz

谐振电压波形 纯正弦波,波形畸变率≤1%

工作制 满功率连续工作时间1min

品质因素 10～40

试验容量 3000kVA及其以下

工作电源 380V±15%、工频50Hz

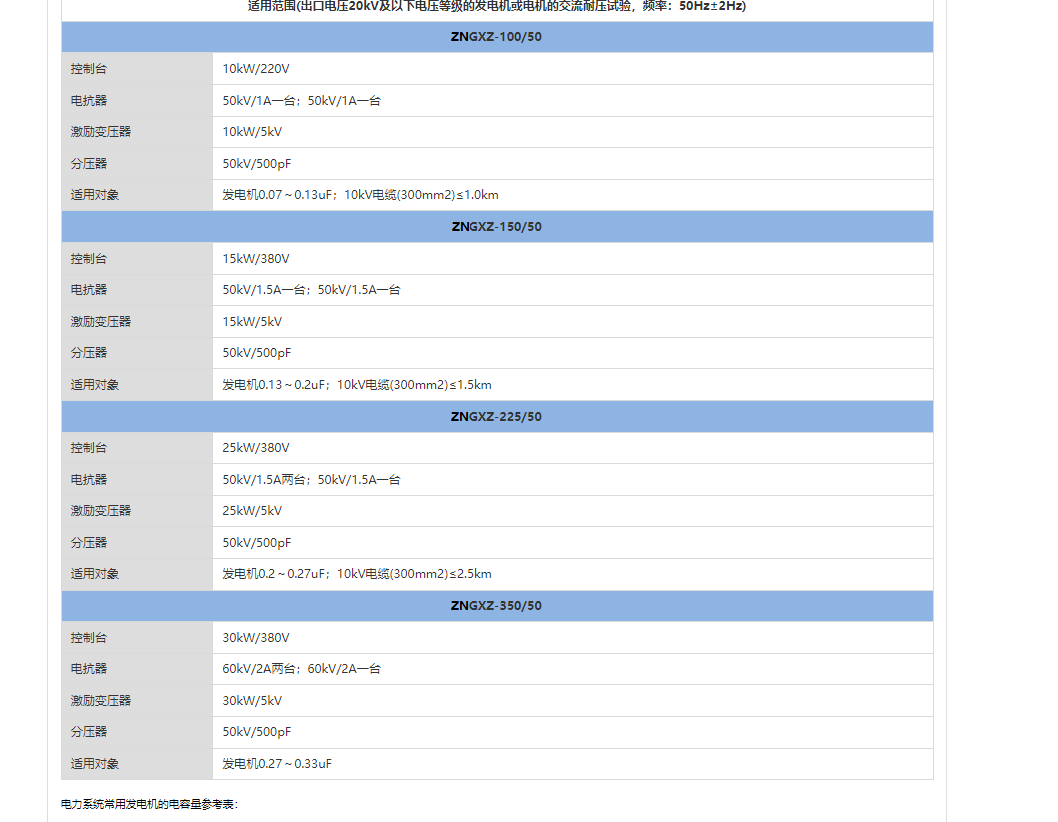

常规配置及适用范围：

适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz)

•
