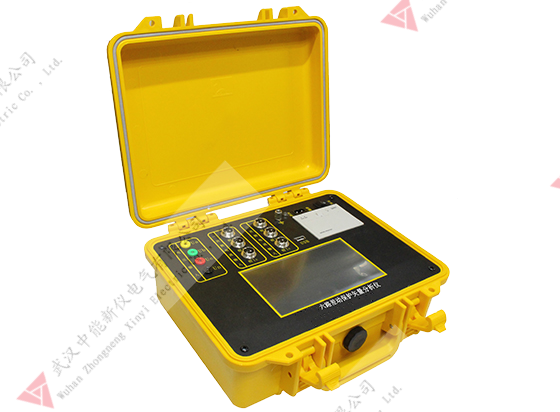

ZNJB-1200六相微机继电保护测试仪

ZNJB-1200六相微机继电保护测试仪又称微机继电保护测试仪、六相继电保护测试仪、六相继保仪、六相微机继保仪、六相继保测试仪及工控机六相微机继电保护测试仪,六相微机继电保护测试仪是继电保护装置专用电力测试仪。六相微机继电保护测试仪参照《微机型继电保护试验 装置技术条件》依据继电保护测试标准GB7261-2008而研发的一种新型工控微机继电保护测试仪。
参考标准
GB7261-2008,DL/T624-2010,DL/T1153-2012

服务与支持

咨询热线:18372079418 技术支持:18372079418
  • 产品简介

    ZNJB-1200六相微机继电保护测试仪采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。 输出波形精度高,失真小线性好。采用了技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,非常适合现场流动试验作业。

  • 性能特性

    1. 输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型 输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

    2. 输出端坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中 频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良;

    3. 主控采用 DSP 控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率 D/A 转换。输出波形精度机 高,失真小,线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开 即可工作,流动试验非常方便;

    4. 软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据, 显示矢量图,联机打印报告等。6 相电流可方便进行三相差动保护测试;

    5. 完善的自我保护功能:散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

    6.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

    7.主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

    8.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

    9.配有独立专用直流辅助电压源输出,输出电压分别为110V1A),220V0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

    10.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。



  • 技术指标

    交流电流源(6*30A)

    单相电流输出(有效值)

    0--30A/相,精度:0.2% ±5mA

    六相并联输出(有效值)

    0--180A/六相同相位并联输出

    相电流长时间允许工作值(有效值)

    10A

    每相最大输出功率

    320VA

    六相并联电流最大输出功率

    1000VA

    六并电流最大输出允许工作时间

    5s

    频率范围

    0--1000Hz,精度 0.01H

    谐波次数

    2--20 次

    相位

    0--360°,精度 0.1°

    直流电流源

    直流电流输出

    0--±10A/相,精度:0.5% ±5mA

    交流电压源

    单相电压输出(有效值)

    0--120V/相,精度:0.2% ±5mV

    线电压输出(有效值)

    0--250V

    相电压/线电压输出功率

    75VA/100VA

    频率范围

    0--1000Hz,精度:0.001Hz

    谐波次数

    2--20 次

    相位

    0--360°,精度:0.1°

    直流电压源

    单相电压输出幅值

    0--±160V,精度:0.2% ±5mV

    线电压输出幅值

    0--±320V

    相电压/线电压输出功率

    90VA/180VA

    开关量端子

    开关量输入端子

    8 对

    空接点

    1--20mA,24V 装置内部有源输出

    电位翻转

    无源接点:低阻短接信号

    有源接点:0-250V DC

    开关量输出端子

    4 对,空接点,遮断容量:110V/2A,220V/1A

    其他

    时间范围

    1ms--9999s,测量精度:1ms

    单机体积重量

    390mmx360mmx190mm,约 18Kg

    电源

    AC220V±10%,50Hz,10A
