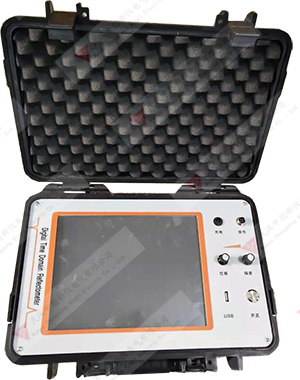

武汉中能新仪电气有限公司推出的ZNDG-2401电缆故障测试仪采用的是时域反射（TDR）原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。

其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。

注意事项：

1．在有条件的情况下，一般应用闪测仪首先粗测出电缆故障距离，再精确测定电缆埋设路径方向，然后才用此仪器实施定点。按此程序将确保快速准确定位。千万不要在路径不明的情况下实施定点。

2．在无闪测仪粗测故障距离的情况下，应先用本仪器精确测定路径后再实施定点。

3．探头及主机属精密仪器，绝不可跌落和碰撞。

4．不要轻易拆卸探头及仪器，以防人为损坏。

仪器简单维护修理：

1．定点状态，接通电源，数码显示屏发光正常，“音量调节”电位器调至最大，耳机略有噪声，但轻敲击声音探头时，耳机无任何反应。可能故障：A探头的输出电缆插头未插到位；B插头内电缆芯线脱焊或折断；C探头电缆有断线；应逐项检查排除。

2．定点状态时，探头灵敏度明显降低，轻敲击探头时，耳机内声音很小。可能故障：由于运输中的野蛮装卸，探头受到强力冲击、跌撞，导致探头内传感器薄片脱落，轻摇探头时会听到探头内有异常撞击声。此时应小心拧开探头的上端盖，用电烙铁焊开探头内小圆盒顶端的两根由小孔内引出的引线，反时针拧开小圆盒，将盒内的传感器薄片重新用环氧树脂或AB胶粘牢。待固化后，按拆卸的反程序焊接安装好即可。

3．定点仪使用数小时后（或久置不用），发现数码管亮度明显下降，欠压指示灯亮，一般情况是机内电池电压不足。此时应给电池充电。一般充6—10小时即能充足使用。充足电后可连续工作3~8小时。
