原理：电力电缆故障低压脉冲法的工作原理是将低压脉冲波注入电缆测试端，脉冲波沿电缆传播到故障点产生反射，然后返回电缆故障测试仪，同时记录发射脉冲波和反射脉冲波之间的时间间隔。了解脉冲波在电缆中的传播速度，可以计算出电缆故障点的距离。

步骤：

1）接线：

先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。

低压脉冲法连线示意图

2）开机：

按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。

3）采样：

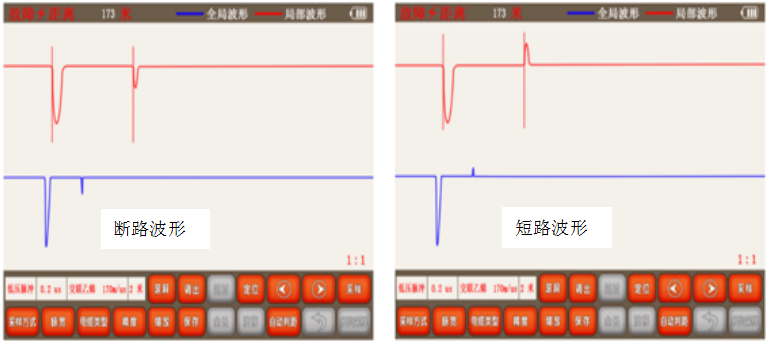

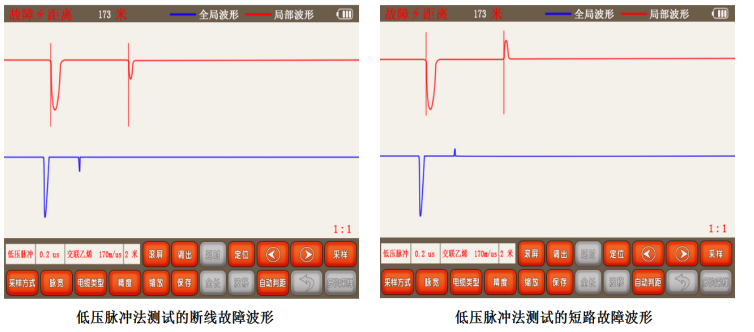

点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。若波形的幅度、位置不合适，操作者可调节“中值”或“幅度”，再重新采样刷新，直到操作者认为回波的幅度和位置适合分析定位为止。

4）判读：

低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。
